Furação Sumitomo
Novo
GDX
Série GDX

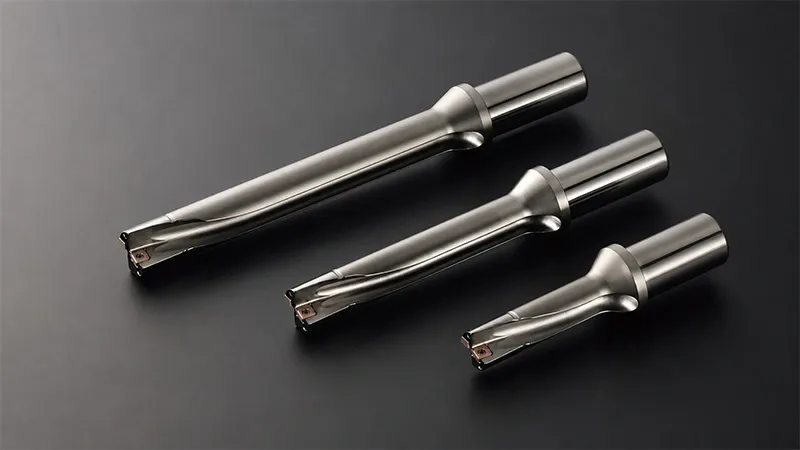

Broca com insertos intercambiáveis para furos profundos
A SumiDrill GDX combina corpo de alta rigidez, canais amplos e insertos dedicados às posições central e periférica para realizar furos profundos com estabilidade e bom acabamento.
Aplicação recomendada
P
Aços estruturais, aços-carbono e aços-liga
M
Aços inoxidáveis ferríticos, martensíticos e austeníticos
K
Ferro fundido e ferro fundido nodular
Furação profunda com rigidez e controle dos cavacos
A SumiDrill GDX é uma broca com insertos intercambiáveis desenvolvida para furos profundos. O corpo combina canais amplos, conexões internas suaves e elevada rigidez para facilitar a saída dos cavacos, reduzir vibrações e manter o corte estável até L/D 7.
Equilíbrio entre resistência e evacuação dos cavacos
O desenho dos canais preserva a resistência do corpo e amplia o espaço para a passagem dos cavacos. Segundo os testes apresentados no catálogo TN555:
No mesmo ensaio em aço S50C, a ferramenta concorrente atingiu 3.014 N. Os valores são resultados informados pelo fabricante em condições controladas e podem variar conforme material, máquina, fixação e parâmetros de corte.
Geometrias central e periférica otimizadas separadamente
Inserto central
Trabalha próximo ao eixo da broca. Sua posição e geometria são combinadas com o inserto periférico para equilibrar as forças de corte e aumentar a estabilidade.
Inserto periférico
Define o diâmetro e o acabamento da parede. A geometria Wiper otimizada melhora a qualidade superficial; no ensaio em S50C, o catálogo informa Ra 0,80 µm, contra Ra 1,04 µm da concorrente.
Quebra-cavacos
| Tipo | Aplicação |
|---|---|
| G | Uso geral e maior resistência da aresta. |
| L | Maior controle e saída dos cavacos; recomendado quando surgem cavacos longos, congestionamento ou dificuldade de evacuação. |
Seleção por material e condição de corte
ACU2500
Classe de uso geral com revestimento PVD Absotech™ de estrutura nanométrica AlTiCrBN. Oferece elevada aderência, resistência ao desgaste e proteção contra lascamentos.
ACP2000
Opção periférica CVD com camadas de Al₂O₃ e TiCN para ampliar a resistência ao desgaste, a trincas térmicas e ao desgaste de cratera e flanco.
ACS3000
Opção periférica PVD à base de AlTiBN, com estrutura ultrafina que equilibra tenacidade, resistência ao desgaste e proteção contra lascamentos.
Versatilidade para diferentes entradas e geometrias
Operações indicadas
Superfícies planas ou inclinadas, furos cruzados, furação com deslocamento lateral, alargamento de furos existentes e superfícies irregulares.
Condições instáveis
Em superfícies inclinadas, furos cruzados e outras situações instáveis, utilizar corpos de até 5D e reduzir o avanço entre 50% e 70%.
Materiais atendidos
Aços estruturais, carbono, baixo carbono, liga e alta liga; inoxidáveis ferríticos, martensíticos e austeníticos; ferro fundido e ferro fundido nodular.
Limitações
A ferramenta não é recomendada para furação de chapas empilhadas nem para mandrilamento reverso.
Demonstração
Veja a GDX em operação
Catálogo técnico
TN555
Consulte dimensões, combinações de insertos, condições de corte e exemplos de aplicação.
