Fixação precisa
O encaixe serrilhado radial e a fixação frontal mantêm a ponta estável, favorecendo precisão dimensional e resistência.
Furação Sumitomo
Novo
SMD
Broca SEC-MULTIDRILL SMD
Broca com ponta intercambiável
A SMD combina corpo reutilizável, fixação serrilhada radial e pontas intercambiáveis para flexibilidade, precisão e alta produtividade em diferentes materiais.
Aplicação recomendada
P
Aços carbono, aços-liga e aços de baixo carbono
M
Aços inoxidáveis
K
Ferros fundidos cinzentos e nodulares
N
Materiais não ferrosos
H
Aços endurecidos
Precisão e flexibilidade com pontas intercambiáveis
A SEC-MULTIDRILL SMD utiliza uma fixação serrilhada radial para posicionar a ponta com precisão e resistência. O corpo reutilizável simplifica a gestão de ferramentas e permite renovar a aresta de corte sem substituir toda a broca.
Redução de custos
A substituição apenas da ponta e a possibilidade de reafiar entre 1,5 e 3,0 mm reduzem o consumo de ferramenta.
Refrigeração interna
Os canais direcionam o fluido para os lábios de corte e para os cavacos, auxiliando refrigeração e evacuação.
Ampla cobertura
A família reúne diferentes geometrias de ponta e corpos para materiais, diâmetros e profundidades variados.
Geometrias para diferentes aplicações
MB
Uma das geometrias disponíveis na plataforma SMD para ampliar a flexibilidade da ferramenta.
MEL
Geometria complementar da família para diferentes materiais e condições de corte.
MTL
Indicada no guia da família para aços endurecidos com dureza igual ou superior a 45 HRC.

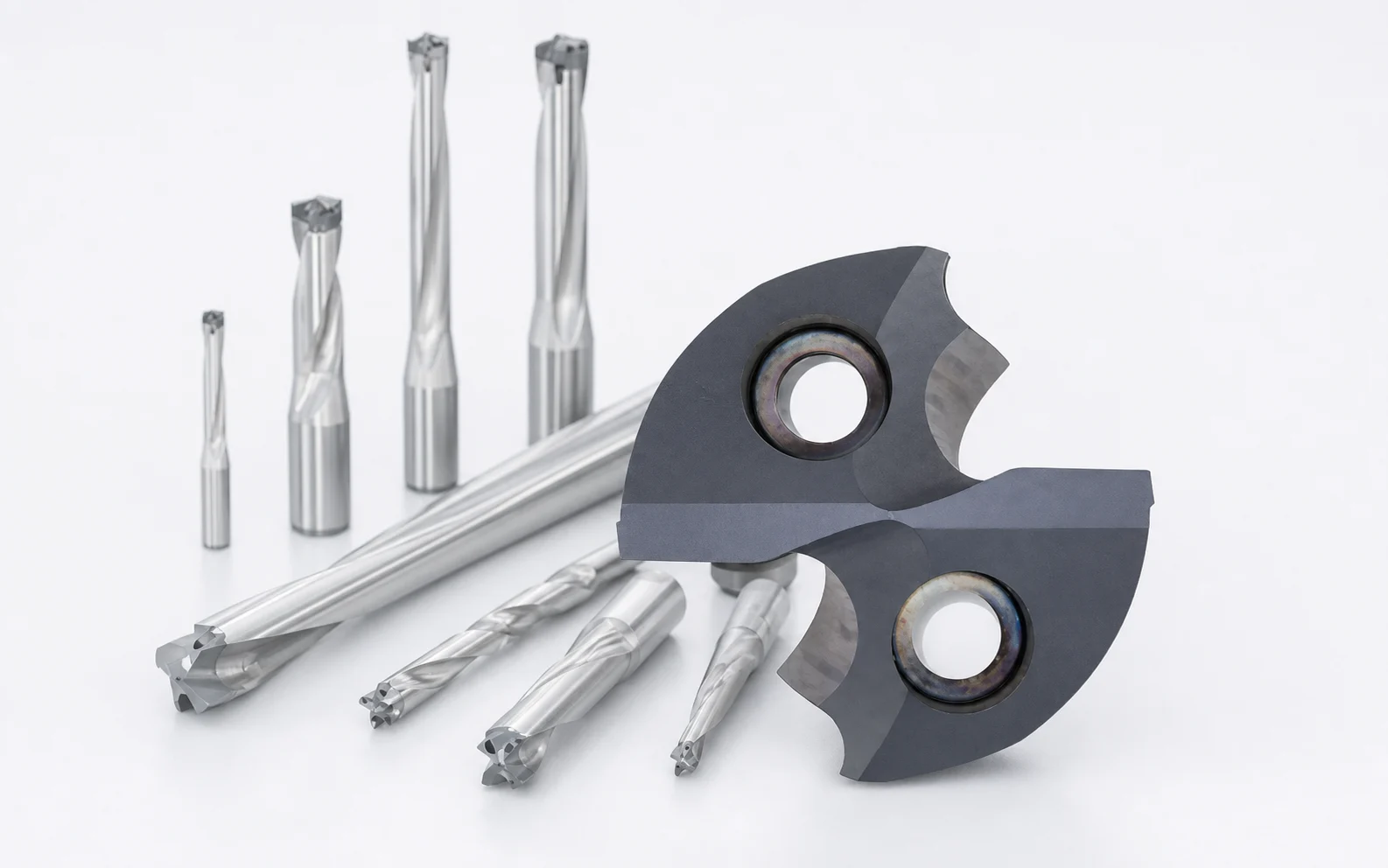

NovoMHL
Ponta de alta eficiência para aços carbono, aços-liga e ferros fundidos.
MHL: produtividade com qualidade de furo
Lançamento
Ponta MHL
Desenvolvida para elevar a taxa de avanço em aços e ferros fundidos, mantendo precisão do diâmetro e qualidade de furo comparáveis às brocas inteiriças de metal duro nos ensaios do fabricante.
RD Thinning e margem dupla
A geometria de guia favorece centralização, estabilidade do diâmetro e qualidade do furo mesmo com uma ponta substituível.
Aresta robusta
O revestimento HF e a aresta linear reduzem concentrações de carga, danos e a frequência de substituição.
Aplicações ISO P e K
A MHL é recomendada para aços carbono e liga, ferro fundido cinzento e ferro fundido nodular.
Compatibilidade
Pode ser montada em corpos SMD com refrigeração interna de 1,5D a 12D, exceto no corpo tipo ponte B3.
Eficiência e precisão nos ensaios MHL
Até duas vezes a produtividade
Na comparação apresentada para diâmetro de 14 mm, a faixa de avanço da MHL alcança o dobro da solução convencional e se aproxima da broca inteiriça.
Precisão comparável ao metal duro
As medições de entrada e saída mostram estabilidade dimensional semelhante à broca inteiriça nas condições avaliadas.
Vida útil ampliada
O ensaio em aço S50C registra distância de corte superior a duas vezes a ponta convencional sob as condições recomendadas.
Aplicações industriais
Exemplos em SCM415 e SNCM439 mostram maior estabilidade, eficiência e vida útil frente à broca convencional.
Para corpos 8D e 12D, utilizar as velocidades reduzidas indicadas no catálogo e preparar um furo-guia de diâmetro semelhante. Com MQL ou fluido não solúvel em água, reduzir velocidade e avanço entre 20% e 30%. Os resultados variam conforme máquina, fixação, material e condições de corte.
