Fresamento Sumitomo
Novo
WEZM
Fresa SEC-WaveMill WEZM
Fresamento de cantos a 90° e furação em uma única ferramenta
A SEC-WaveMill WEZM combina insertos periféricos da série WEZ com um inserto central da série GDX para reunir alta precisão no fresamento de cantos a 90° e furação até 1D na mesma ferramenta, reduzindo trocas e ampliando a flexibilidade do processo.
Aplicação recomendada
P
Aços
M
Aços inoxidáveis
K
Ferros fundidos
N
Materiais não ferrosos
S
Superligas e materiais exóticos
Fresamento e furação combinados em uma ferramenta multifuncional
A série WEZM amplia o conceito da WEZ ao combinar insertos periféricos para fresamento de cantos a 90° com um inserto central da série GDX para furação. Essa configuração permite executar diferentes operações com a mesma ferramenta e reduzir trocas durante o processo.
Dois tipos de inserto para ampliar a capacidade de usinagem
A multifuncionalidade da WEZM é obtida pela combinação de duas famílias de insertos, cada uma responsável por uma função específica da ferramenta.
Inserto periférico da série WEZ
Responsável pelo fresamento de cantos a 90°, combina boa afiação da aresta, capacidade de corte e elevada precisão das paredes usinadas.
Inserto central da série GDX
Posicionado no centro da ferramenta, permite realizar furação até 1D e utiliza um inserto econômico de quatro arestas.
Qualidade da superfície da parede
O projeto busca manter boa precisão das paredes e reduzir a formação de degraus durante o fresamento.
Menos trocas de ferramenta
A combinação de fresamento e furação em um único corpo pode simplificar sequências de usinagem e reduzir intervenções no processo.
Uma ferramenta para diferentes estratégias de usinagem
Além do fresamento de cantos a 90° e da furação, a série WEZM contempla operações complementares indicadas no folheto técnico.
Fresamento de cantos a 90° e fresamento lateral
Indicada para geração de paredes a 90° e usinagem lateral, aproveitando a geometria dos insertos periféricos da série WEZ.
Furação e alargamento de furos
O inserto central GDX possibilita furação até 1D, enquanto a ferramenta também pode ser utilizada em operações de alargamento de furos.
Fresamento em rampa e fresamento helicoidal
A WEZM suporta entrada por fresamento em rampa e fresamento helicoidal dentro dos limites definidos para cada diâmetro.
Canais e fresamento por mergulho
A mesma família também atende fresamento de canais e fresamento por mergulho, ampliando a flexibilidade da ferramenta no processo.
Configurações para diferentes montagens
A série está disponível em versões com haste, haste longa e conexão modular, cobrindo quatro diâmetros de corte.
Profundidade máxima de 19 mm
Versões compactas para aplicações que exigem menor diâmetro e capacidade multifuncional.
Profundidade máxima de 27 mm
Maior capacidade de corte axial nas versões de 25 e 26 mm de diâmetro.
Haste, haste longa e modular
Configurações para adequar a montagem da ferramenta à máquina, ao alcance e à aplicação.
Aplicação em diferentes grupos de materiais
O folheto da WEZM apresenta classes e condições recomendadas para aço, aço inoxidável, ferro fundido, ligas exóticas e ligas de alumínio, tanto em fresamento de cantos a 90° quanto em furação.
Aços e aços inoxidáveis
Opções de classes para diferentes durezas e condições de corte nos grupos ISO P e M.
Ferro fundido
Classes recomendadas para ferro fundido e ferro fundido nodular no grupo ISO K.
Ligas exóticas
A série contempla aplicações ISO S com parâmetros específicos para materiais de maior exigência térmica e mecânica.
Ligas de alumínio
Insertos e classes específicas atendem materiais ISO N, incluindo diferentes teores de silício.
Consulte as condições recomendadas para cada operação
Os parâmetros de corte variam entre fresamento de cantos a 90° e furação, além de dependerem do diâmetro, material, classe de inserto, rigidez da máquina e fixação da peça.
Consulte o folheto técnico para selecionar insertos periféricos e centrais, quebra-cavacos, classes e condições de corte adequadas à aplicação.
Documentação técnica

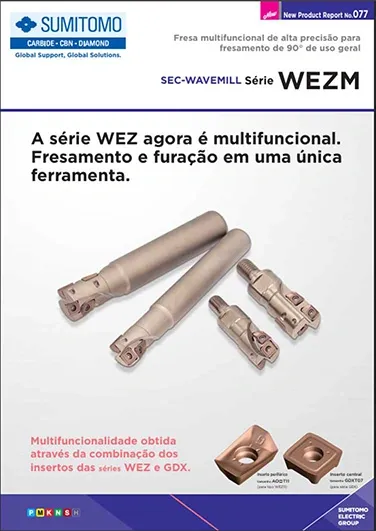

Folheto técnico WEZM
Consulte características, aplicações, especificações e referências da série SEC-WaveMill WEZM.
Folheto técnico
Série WEZM
Fresamento de cantos a 90° e furação até 1D em uma única ferramenta.
Abrir folheto
